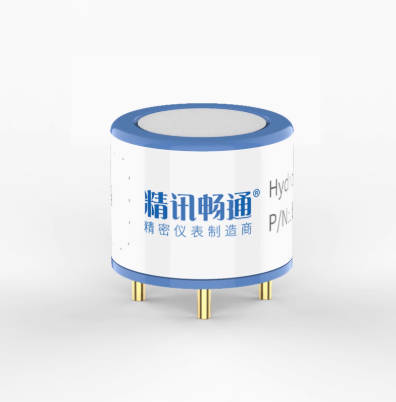

電化學氣體傳感器如何防爆防腐設計

一、防爆設計：阻斷點燃源的“三重防線”

電化學傳感器在監測可燃氣體時，其內部電解反應可能產生電火花或高溫，若傳感器外殼不具備防爆能力，極易成為爆炸事故的“導火索”。防爆設計的核心是通過物理隔離、能量限制、溫度控制構建三重防線。

1. 隔爆型設計：用“厚殼”將危險“鎖在籠中”

隔爆外殼（Ex d）通過增加殼體厚度（通常≥3mm）和法蘭間隙（≤0.15mm），形成一道“物理屏障”。當內部電路產生電火花時，外殼可承受1.5倍于最大爆炸壓力的沖擊（如甲烷爆炸壓力達0.8MPa），同時通過細長間隙冷卻高溫氣體，防止火焰傳播至外部環境。
案例實證：某德國品牌隔爆型傳感器在實驗室模擬甲烷爆炸測試中，外殼完整無損，內部溫度上升僅12℃，遠低于甲烷引燃溫度（537℃）。

2. 本質安全型設計：從源頭限制能量

本質安全電路（Ex i）通過限制電壓（≤12V）、電流（≤100mA）、功率（≤25mW），確保即使電路短路或元件故障，產生的能量也不足以引燃可燃氣體。例如，某國產本質安全型氫氣傳感器，其工作電壓僅3.6V，短路時最大能量為0.036mJ，僅為氫氣最小引燃能量（0.02mJ）的1.8倍，通過冗余設計確保安全。
技術突破：2024年新發布的IEC 60079-11標準要求，本質安全設備需通過“疊加故障測試”，即在模擬兩個元件同時失效的情況下，仍需滿足能量限制要求。

3. 正壓通風型設計：用“氣流”驅散危險氣體

正壓外殼（Ex p）通過持續向殼體內通入清潔空氣或氮氣，保持內部壓力高于外部環境（通常≥50Pa），防止可燃氣體滲入。某石化企業催化裂化裝置中的硫化氫傳感器采用正壓設計后，殼體內硫化氫濃度始終低于0.5%LEL，徹底消除了內部爆炸風險。
運維要點：正壓系統需配備壓力監測與報警裝置，當壓力低于設定值時，應在10秒內切斷傳感器電源。

二、防腐設計：對抗工業環境的“化學侵蝕戰”

電化學傳感器的電解液、電極等核心部件易被腐蝕性氣體（如HCl、H?S、Cl?）或液體（如酸雨、化工廢液）破壞，導致測量失準甚至設備報廢。防腐設計需從材料選擇、結構密封、表面處理三方面綜合施策。

1. 材料革命：從“被動耐受”到“主動抵抗”

• 外殼材料：優先選用316L不銹鋼（耐氯離子腐蝕）或PVDF（聚偏氟乙烯，耐強酸強堿）。某海油平臺上的電化學氯氣傳感器采用PVDF外殼，在含鹽霧環境中連續運行5年無腐蝕跡象，而普通ABS塑料外殼僅能維持6個月。

• 電極材料：工作電極改用鉑鈦合金（Pt-Ti）或金鍍層，可抵抗硫化物、氨氣等污染物吸附。實驗室對比測試顯示，金鍍層電極在100ppm H?S環境中，靈敏度衰減率較碳電極低82%。

• 電解液配方：開發非水基電解液（如離子液體），替代傳統的硫酸、氫氧化鉀溶液。某品牌新型氨氣傳感器采用離子液體電解液，在80℃高溫下仍能穩定工作，而水基電解液在60℃時即開始分解。

2. 結構密封：構建“零泄漏”防護體系

• 激光焊接工藝：替代傳統膠粘密封，焊縫強度提升3倍，泄漏率降至10?? Pa·m3/s以下。某核電站的電化學輻射監測傳感器采用激光焊接后，成功通過IP68（防塵防水）與NEMA 6P（防浸沒）雙重認證。

• 雙層密封設計：在傳感器接口處設置兩道O型圈，中間填充硅脂或氟橡膠，形成“彈性密封+潤滑隔離”的復合防護層。某化工企業的二氧化硫傳感器采用該設計后，在pH=2的酸性環境中運行2年，密封圈無硬化開裂現象。

3. 表面處理：為金屬部件穿上“防護鎧甲”

• 電鍍鈍化：在外殼表面鍍一層5-10μm的鉻酸鹽鈍化膜，可降低腐蝕速率90%以上。某電鍍廠對傳感器外殼進行鈍化處理后，在含Cl?的濕氣環境中，腐蝕電流從1.2μA降至0.1μA。

• 陶瓷涂層：采用等離子噴涂技術在電極表面沉積一層0.2mm厚的氧化鋁陶瓷涂層，可耐受1000℃高溫與強腐蝕性氣體。某鋼鐵企業的高爐煤氣傳感器應用該技術后，電極壽命從6個月延長至3年。

三、標準認證：防爆防腐設計的“國際通行證”

全球主要經濟體均制定了嚴格的防爆防腐標準，企業需確保傳感器通過目標市場的認證要求。

1. 防爆標準：ATEX vs IECEx vs NEPSI

• 歐盟ATEX：要求隔爆型傳感器通過Ex d IIB T4認證（適用于乙烯等氣體），本質安全型通過Ex ia IIC T6認證（適用于氫氣等氣體）；

• 國際IECEx：標準與ATEX基本一致，但增加“設備組別”分類（如I類煤礦用、II類工業用）；

• 中國NEPSI：要求傳感器通過GB/T 3836系列標準測試，并取得防爆合格證與生產許可證。
  認證陷阱：某企業出口至沙特的傳感器因未通過IECEx認證，被海關扣留6個月，直接損失超200萬元。

2. 防腐標準：ISO 21457與NACE MR0175

• ISO 21457：將腐蝕環境分為CX（極端腐蝕）、CR（強腐蝕）、CS（中等腐蝕）、CW（弱腐蝕）四級，傳感器需標注適用等級；

• NACE MR0175：針對油氣行業，要求設備材料在含H?S環境中不發生硫化物應力開裂（SSC）。
  案例警示：某企業為油田提供的傳感器未通過NACE認證，在含H?S環境中運行3個月后發生脆性斷裂，引發法律訴訟。

四、場景適配：不同行業的“定制化防護方案”

防爆防腐設計需深度結合行業特性，以下為四大典型場景的解決方案：

1. 化工行業：防爆+耐有機溶劑腐蝕

在聚氯乙烯（PVC）生產中，傳感器需同時監測氯乙烯（C?H?Cl，易燃易爆）與氯化氫（HCl，強腐蝕性）。解決方案：

• 采用隔爆型PVDF外殼，內襯聚四氟乙烯（PTFE）防腐層；

• 電極表面鍍釕（Ru）以抵抗氯乙烯聚合沉積；

• 電解液添加有機溶劑穩定劑，防止二氯乙烷等溶劑滲透。

2. 海洋平臺：防鹽霧+抗海水腐蝕

在南海油氣開采中，傳感器需承受高濕度（90%RH）、高鹽霧（Cl?濃度5%）的雙重侵蝕。解決方案：

• 外殼采用316L不銹鋼并做電解拋光處理，表面粗糙度Ra≤0.1μm；

• 接口處使用蒙乃爾合金（Ni-Cu合金）螺栓，耐氯離子應力腐蝕；

• 內部電路板涂覆三防漆（防潮、防霉、防鹽霧）。

3. 垃圾焚燒廠：防高溫+耐酸性氣體腐蝕

在焚燒爐出口監測HCl與SO?時，傳感器需耐受200℃高溫與強酸性氣體。解決方案：

• 采用高溫型電解液（工作溫度范圍-40℃~250℃）；

• 外殼設置散熱鰭片與強制風冷系統，確保內部溫度≤85℃；

• 電極材料選用鉭（Ta），其在500℃以下不與HCl反應。

4. 煤礦巷道：防爆+防煤塵堆積

在甲烷與煤塵共存的環境中，傳感器需防止煤塵堵塞進氣口并引發爆炸。解決方案：

• 設計“防塵罩+自清潔”結構，進氣口覆蓋100目不銹鋼濾網，內部設置超聲波振蕩器，每12小時自動清除煤塵；

• 外殼采用IP67防護等級，防止煤塵滲入電路板；

• 本質安全電路限制能量，確保煤塵爆炸壓力（0.7MPa）下不引燃。

結語：防爆防腐是傳感器“生存能力”的終極考驗

在工業安全與環保監管日益嚴格的背景下，電化學氣體傳感器的防爆防腐設計已從“可選配置”升級為“核心剛需”。通過“隔爆/本質安全/正壓通風三重防爆體系+材料革命/結構密封/表面處理三維防腐技術+ATEX/IECEx/NEPSI國際認證+行業定制化場景適配”的四維策略，企業既能滿足合規要求，也能顯著降低設備故障率與運維成本。據中國環保產業協會統計，采用先進防爆防腐設計的傳感器，其平均無故障時間（MTBF）較普通產品提升5-8倍，年綜合成本降低40%以上。這不僅是技術進步的體現，更是工業文明對生命安全的莊嚴承諾。
